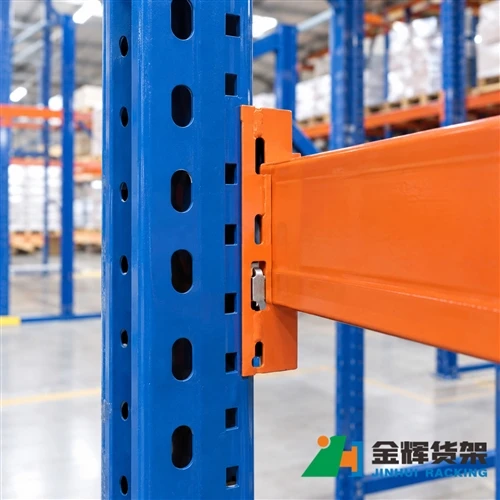

पैलेट रैक टियरड्रॉप कनेक्शन: अपराइट और बीम कैसे जुड़ते हैं

एक पैलेट रैक सीधे फ्रेम और क्षैतिज बीम के एक साधारण संयोजन की तरह दिख सकता है, लेकिन रैक को इकट्ठा करने और संचालित करने के तरीके के लिए इन घटकों के बीच का कनेक्शन महत्वपूर्ण है। एक व्यापक रूप से उपयोग किया जाने वाला कनेक्शन डिज़ाइन टियरड्रॉप पैलेट रैक कनेक्शन है, जो सीधे और मिलान वाले बीम कनेक्टर में विशेष आकार के उद्घाटन का उपयोग करता है।

वेल्डेड कनेक्शन के विपरीत, एक टियरड्रॉप - स्टाइल पैलेट रैक कनेक्शन मॉड्यूलर घटकों के आसपास डिज़ाइन किया गया है। यह बीम के स्तर को बदलने और रैक बे को बीम और सीधे के बीच दोहराए जाने योग्य कनेक्शन को बनाए रखते हुए विभिन्न भंडारण आवश्यकताओं के लिए कॉन्फ़िगर करने की अनुमति देता है।

यह मार्गदर्शिका बताती है कि टियरड्रॉप पैलेट रैक कनेक्शन कैसे काम करते हैं, मुख्य घटक क्या करते हैं, उनका निरीक्षण कैसे करें और रैक घटकों को प्रतिस्थापित या संशोधित करते समय गोदाम ऑपरेटरों को क्या विचार करना चाहिए।

टियरड्रॉप पैलेट रैक कनेक्शन क्या है?

टियरड्रॉप पैलेट रैक कनेक्शन एक यांत्रिक बीम से {{1}सीधा कनेक्शन है जो सीधे कॉलम में आकार के उद्घाटन और रैक बीम के अंत से जुड़े मिलान कनेक्टर का उपयोग करता है।

उद्घाटन आमतौर पर एक बड़े ऊपरी भाग और एक संकीर्ण निचले भाग के साथ डिज़ाइन किया गया है। बीम कनेक्टर को उद्घाटन में स्थापित किया जाता है और फिर अपनी कार्यशील स्थिति में स्थापित किया जाता है।

यह डिज़ाइन बीम को फ़्रेम में स्थायी रूप से वेल्डिंग किए बिना सीधे कनेक्ट करने की अनुमति देता है। परिणाम एक मॉड्यूलर रैक संरचना है जिसमें बीम के स्तर को गोदाम की भंडारण आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

टियरड्रॉप रैक कनेक्शन कैसे काम करता है?

बुनियादी कनेक्शन में दो प्राथमिक घटक शामिल होते हैं: सीधा स्तंभ और बीम कनेक्टर।

सीधे भाग में विशेष आकार के कनेक्शन छिद्रों की एक श्रृंखला होती है। बीम के दोनों सिरों पर कनेक्टर लगे होते हैं। असेंबली के दौरान, कनेक्टर्स को उचित उद्घाटन में डाला जाता है और स्थिति में बैठाया जाता है।

एक बार ठीक से जुड़ जाने पर, कनेक्शन बीम को संपूर्ण रैक संरचना के हिस्से के रूप में काम करने की अनुमति देता है।

सामान्य कनेक्शन अनुक्रम को इस प्रकार समझा जा सकता है:

सीधा खुलना → बीम कनेक्टर → बैठा हुआ बीम कनेक्शन

सटीक कनेक्टर आकार, उद्घाटन डिज़ाइन और जुड़ाव विधि विशेष रैक सिस्टम पर निर्भर करती है। इसलिए घटकों को सार्वभौमिक रूप से विनिमेय मानने के बजाय रैक डिजाइन से मेल खाना चाहिए।

पैलेट रैकिंग में टियरड्रॉप कनेक्शन लोकप्रिय क्यों हैं?

टियरड्रॉप शैली कनेक्शन का मुख्य लाभ मॉड्यूलरिटी है। वेयरहाउस भंडारण आवश्यकताएं अक्सर इन्वेंट्री, पैलेट आकार और संचालन विधियों में परिवर्तन के रूप में बदलती हैं।

एक मॉड्यूलर बीम कनेक्शन पूरे सीधे फ्रेम के पुनर्निर्माण के बिना भंडारण स्तर को समायोजित करने की अनुमति देता है।

अन्य संभावित लाभों में शामिल हैं:

• रैक बीम और सीधे फ्रेम की तेजी से असेंबली।
• समायोज्य बीम स्थिति।
• मॉड्यूलर रैक विन्यास।
• संगत रैक बे का सुविधाजनक विस्तार।
• निरीक्षण के दौरान बीम से सीधे कनेक्शन बिंदुओं तक आसान पहुंच।

ये फायदे इस प्रकार के कनेक्शन को उन गोदामों के लिए उपयुक्त बनाते हैं जिन्हें लचीले पैलेट भंडारण कॉन्फ़िगरेशन की आवश्यकता होती है।

टियरड्रॉप पैलेट रैक कनेक्शन के मुख्य घटक

इन घटकों को एक संगत प्रणाली के रूप में एक साथ काम करना चाहिए। अकेले दो घटकों की उपस्थिति यह पुष्टि करने के लिए पर्याप्त नहीं है कि उन्हें सुरक्षित रूप से एक साथ उपयोग किया जा सकता है।

टियरड्रॉप अपराइट होल्स बीम पोजिशनिंग को कैसे प्रभावित करते हैं

सीधे कनेक्शन के उद्घाटन यह निर्धारित करते हैं कि बीम को लंबवत रूप से कहां रखा जा सकता है।

क्योंकि खुलेपन को बार-बार सीधे अंतराल पर व्यवस्थित किया जाता है, गोदाम रैक कॉन्फ़िगरेशन के दौरान विभिन्न बीम स्तरों का चयन कर सकता है।

यह तब उपयोगी होता है जब फूस की ऊंचाई अलग-अलग होती है। उदाहरण के लिए, एक गोदाम को एक समान पैलेट इन्वेंट्री के लिए एक व्यवस्था की आवश्यकता हो सकती है और दूसरी व्यवस्था की आवश्यकता तब हो सकती है जब विभिन्न ऊंचाइयों के उत्पादों को एक ही रैक सिस्टम में संग्रहीत किया जाता है।

हालाँकि, बीम की स्थिति को हमेशा रैक डिज़ाइन और आवश्यक कॉन्फ़िगरेशन का पालन करना चाहिए। एक बीम को केवल इसलिए स्थानांतरित करना क्योंकि एक उद्घाटन भौतिक रूप से उपलब्ध है, इसका स्वचालित रूप से यह मतलब नहीं है कि परिणामी कॉन्फ़िगरेशन इच्छित भंडारण भार के लिए उपयुक्त है।

टियरड्रॉप कनेक्शन बनाम वेल्डेड बीम कनेक्शन

सबसे स्पष्ट अंतर यह है कि बीम को सीधे किस तरह से जोड़ा जाता है।

एक टियरड्रॉप शैली कनेक्शन एक यांत्रिक कनेक्टर और आकार के सीधे उद्घाटन का उपयोग करता है, जबकि एक वेल्डेड संरचना अपने संरचनात्मक सदस्यों के बीच स्थायी वेल्डेड जोड़ों पर निर्भर करती है।

वेयरहाउस पैलेट रैकिंग के लिए, एक मॉड्यूलर मैकेनिकल कनेक्शन अधिक लचीलापन प्रदान कर सकता है जब भंडारण स्तर को समायोजित करने की आवश्यकता होती है या जब अतिरिक्त संगत बे की आवश्यकता होती है।

हालाँकि, कनेक्शन डिज़ाइन का चुनाव केवल कनेक्शन की उपस्थिति के बजाय संपूर्ण रैक सिस्टम पर आधारित होना चाहिए।

टियरड्रॉप बीम कनेक्शन को क्या सुरक्षित बनाता है?

एक ठीक से काम करने वाला कनेक्शन बीम कनेक्टर के सीधे खुलने के साथ सही ढंग से लगे होने और घटकों के रैक सिस्टम के साथ संगत होने पर निर्भर करता है।

कनेक्शन को तात्कालिक भागों, क्षतिग्रस्त कनेक्टर्स, या संशोधित ईमानदार उद्घाटन पर निर्भर नहीं होना चाहिए।

निरीक्षण के दौरान, गोदाम कर्मियों को यह देखना चाहिए:

• बीम कनेक्टर और सीधे के बीच सही जुड़ाव।
• कनेक्टर को दृश्यमान क्षति.
• सीधे खुले भाग के आसपास क्षति या विकृति।
• लॉकिंग घटक गुम या क्षतिग्रस्त।
• कनेक्शन पर अप्रत्याशित हलचल.
• फोर्कलिफ्ट प्रभाव का साक्ष्य.

यदि कोई कनेक्शन क्षतिग्रस्त दिखाई देता है या सही ढंग से संलग्न नहीं होता है, तो सामान्य उपयोग जारी रखने से पहले प्रभावित रैक का मूल्यांकन किया जाना चाहिए।

बीम कनेक्टर्स को ईमानदार से मेल क्यों खाना चाहिए?

पैलेट रैक घटकों को प्रतिस्थापित करते समय सबसे महत्वपूर्ण विचारों में से एक अनुकूलता है।

विभिन्न रैक निर्माता और रैक मॉडल अलग-अलग ईमानदार प्रोफाइल, उद्घाटन पैटर्न, कनेक्टर आयाम, लॉकिंग व्यवस्था और बीम डिज़ाइन का उपयोग कर सकते हैं। अलग-अलग कनेक्शन ज्यामिति होने पर भी दो घटक समान दिख सकते हैं।

इस कारण से, एक प्रतिस्थापन बीम का चयन केवल इसलिए नहीं किया जाना चाहिए क्योंकि इसका कनेक्टर सीधे उद्घाटन में फिट बैठता है।

मौजूदा रैक सिस्टम के साथ अनुकूलता के लिए संपूर्ण कनेक्शन को सत्यापित किया जाना चाहिए।

टियरड्रॉप पैलेट रैक कनेक्शन का निरीक्षण कैसे करें

नियमित निरीक्षण से दृश्य समस्याओं की पहचान करने में मदद मिल सकती है, इससे पहले कि वे बड़े रैक मुद्दों में विकसित हों।

प्रत्येक बीम सिरे और सीधे सिरे के बीच संबंध की जांच करके शुरुआत करें। बीम सही ढंग से बैठा हुआ दिखना चाहिए, और कनेक्टर को स्पष्ट विरूपण या क्षति नहीं दिखनी चाहिए।

फिर आस-पास के सीधे क्षेत्र का निरीक्षण करें:

• विकृत कनेक्शन उद्घाटन.
• दरारें या दृश्य क्षति.
• फोर्कलिफ्टों से प्रभाव के निशान.
• बीम विस्थापन.
• लॉकिंग घटक गायब हैं.
• अनधिकृत संशोधन के संकेत.

निरीक्षण में बीम के दोनों सिरों को कवर किया जाना चाहिए क्योंकि विपरीत दिशा को देखने पर एक छोर पर समस्या तुरंत स्पष्ट नहीं हो सकती है।

टियरड्रॉप रैक कनेक्शन के साथ सामान्य समस्याएं

क्षतिग्रस्त बीम कनेक्टर

फोर्कलिफ्ट प्रभाव, अनुचित हैंडलिंग, या पिछली क्षति बीम कनेक्टर को ख़राब कर सकती है। एक क्षतिग्रस्त कनेक्टर इच्छित तरीके से सीधे संलग्न नहीं हो सकता है।

क्षतिग्रस्त ईमानदार उद्घाटन

सीधा खुलना कनेक्शन इंटरफ़ेस का हिस्सा है। यदि किसी उद्घाटन के आसपास का क्षेत्र मुड़ गया है या अन्यथा क्षतिग्रस्त हो गया है, तो बीम के सेवा में रहने से पहले कनेक्शन का मूल्यांकन किया जाना चाहिए।

सुरक्षा ताला गायब

जहां रैक डिज़ाइन लॉकिंग घटक का उपयोग करता है, वहां लॉक मौजूद होना चाहिए और सही ढंग से स्थित होना चाहिए। गुम लॉकिंग घटक को नजरअंदाज नहीं किया जाना चाहिए।

गलत बीम प्रतिस्थापन

यदि कनेक्टर या बीम कॉन्फ़िगरेशन मौजूदा रैक से मेल नहीं खाता है, तो क्षतिग्रस्त बीम को दृश्यमान समान घटक के साथ बदलने से संगतता समस्या पैदा हो सकती है।

संशोधित ईमानदार उद्घाटन

ड्रिलिंग, कटिंग, विस्तार, या अन्यथा सीधे खुलेपन को संशोधित करने से मूल कनेक्शन डिज़ाइन बदल सकता है। उचित इंजीनियरिंग अनुमोदन के बिना संरचनात्मक रैक सदस्यों को संशोधित नहीं किया जाना चाहिए।

क्या टियरड्रॉप रैक बीम को स्थानांतरित किया जा सकता है?

मॉड्यूलर टियरड्रॉप स्टाइल रैक के व्यावहारिक लाभों में से एक बीम स्तर को बदलने की क्षमता है जब रैक सिस्टम को समायोज्य कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है।

हालाँकि, बीम की स्थिति बदलने को केवल बीम को किसी सुविधाजनक उद्घाटन पर ले जाने के रूप में नहीं माना जाना चाहिए।

भंडारण स्तर बदलने से पहले, विचार करें:

• फूस की ऊंचाई.
• आवश्यक मंजूरी.
• भण्डारण भार.
• फोर्कलिफ्ट परिचालन आवश्यकताएँ।
• समग्र रैक विन्यास.
• लागू रैक डिजाइन आवश्यकताएँ।

नई बीम स्थिति अनुमोदित रैक कॉन्फ़िगरेशन और परिचालन आवश्यकताओं के अनुरूप रहनी चाहिए।

टियरड्रॉप रैक बीम को बदलते समय क्या जाँच करें

जब किसी बीम को बदलने की आवश्यकता होती है, तो पहला कदम मौजूदा रैक सिस्टम की सटीक पहचान करना है।

प्रतिस्थापन का आदेश देने से पहले बीम की लंबाई, बीम प्रोफ़ाइल, कनेक्टर कॉन्फ़िगरेशन, ईमानदार उद्घाटन पैटर्न और अन्य प्रासंगिक विशेषताओं की जांच करें।

यह निर्धारित करना भी महत्वपूर्ण है कि क्या प्रतिस्थापन का उद्देश्य मौजूदा रैक से मेल खाना है या क्या गोदाम एक बड़े संशोधन की योजना बना रहा है।

बड़े बदलावों के लिए, बाकी संरचना पर विचार किए बिना अलग-अलग घटकों को बदलने के बजाय संपूर्ण रैक कॉन्फ़िगरेशन की समीक्षा की जानी चाहिए।

क्या टियरड्रॉप रैक घटकों के विभिन्न ब्रांडों को मिश्रित किया जा सकता है?

अनुकूलता को केवल इसलिए नहीं माना जाना चाहिए क्योंकि दो रैक घटक "टियरड्रॉप" शब्द का उपयोग करते हैं।

विभिन्न प्रणालियों में अलग-अलग कनेक्शन ज्यामिति, स्टील प्रोफाइल, छेद आयाम, कनेक्टर आकार और लॉकिंग व्यवस्था हो सकती है।

इसलिए तकनीकी सत्यापन के बिना विभिन्न प्रणालियों के घटकों को मिलाने से अनुपयुक्त कनेक्शन बन सकता है।

घटकों को प्रतिस्थापित करते समय, सबसे सुरक्षित तरीका रैक सिस्टम की पहचान करना और निर्माता या योग्य रैक पेशेवर के साथ संगतता की पुष्टि करना है।

टियरड्रॉप कनेक्शन और वेयरहाउस रैक विस्तार

जब नए घटक मौजूदा सिस्टम के साथ संगत होते हैं तो मॉड्यूलर बीम कनेक्शन पैलेट रैक विस्तार को अधिक व्यावहारिक बना सकते हैं।

उदाहरण के लिए, इन्वेंट्री वॉल्यूम बढ़ने पर एक गोदाम स्टोरेज बे जोड़ सकता है। हालाँकि, विस्तार को कनेक्शन से अधिक पर विचार करना चाहिए।

विस्तार के हिस्से के रूप में गोदाम लेआउट, रैक संरेखण, फर्श की स्थिति, फूस का भार, गलियारे की व्यवस्था, फोर्कलिफ्ट संचालन और समग्र संरचनात्मक विन्यास सभी की समीक्षा की जानी चाहिए।

JINHUI विभिन्न भंडारण आवश्यकताओं और लेआउट वाले गोदामों के लिए अनुकूलित पैलेट रैकिंग समाधान प्रदान करता है। इसके चयनात्मक पैलेट रैकिंग सिस्टम को गोदाम आयामों, पैलेट आवश्यकताओं, लोड आवश्यकताओं और फोर्कलिफ्ट संचालन के आधार पर डिज़ाइन किया गया है।

जिंहुई सेलेक्टिव पैलेट रैकिंग सिस्टम का अन्वेषण करें.

टियरड्रॉप पैलेट रैक कनेक्शन निरीक्षण चेकलिस्ट

• जांचें कि बीम कनेक्टर सही ढंग से लगा हुआ है।
• प्रत्येक बीम के दोनों सिरों का निरीक्षण करें।
• क्षतिग्रस्त या विकृत कनेक्टर्स की तलाश करें।
• दृश्यमान क्षति के लिए सीधे खुले स्थानों की जाँच करें।
• पुष्टि करें कि आवश्यक लॉकिंग घटक मौजूद हैं।
• फोर्कलिफ्ट प्रभाव के लक्षण देखें।
• बीम विस्थापन या असामान्य गति की जाँच करें।
• अनुमोदन के बिना सीधे खुले स्थानों में ड्रिल, कटौती या संशोधन न करें।
• स्थापना से पहले प्रतिस्थापन घटकों को सत्यापित करें।
• अनुकूलता की पुष्टि किए बिना रैक घटकों को न मिलाएं।

टियरड्रॉप पैलेट रैक कनेक्शन के बारे में अक्सर पूछे जाने वाले प्रश्न

टियरड्रॉप पैलेट रैक कनेक्शन क्या है?

यह एक यांत्रिक बीम से {{1} सीधा कनेक्शन है जो रैक बीम से जुड़े सीधे और मिलान वाले कनेक्टर में आकार के उद्घाटन का उपयोग करता है।

टियरड्रॉप रैक कनेक्शन का उपयोग क्यों किया जाता है?

वे एक मॉड्यूलर कनेक्शन प्रदान करते हैं जो बीम के स्तर को समायोजित करने और रैक कॉन्फ़िगरेशन को बदलने की अनुमति दे सकता है जब सिस्टम उस उद्देश्य के लिए डिज़ाइन किया गया हो।

क्या कोई अश्रु किरण किसी अश्रु बूँद में सीधी फिट बैठ सकती है?

नहीं, समान दिखने वाले टियरड्रॉप कनेक्शन के अलग-अलग आयाम और कनेक्टर डिज़ाइन हो सकते हैं। घटकों को मिश्रित करने या बदलने से पहले संगतता को सत्यापित किया जाना चाहिए।

यदि टियरड्रॉप कनेक्शन क्षतिग्रस्त हो तो मुझे क्या करना चाहिए?

बीम कनेक्टर, ईमानदार उद्घाटन, लॉकिंग घटकों और आसपास की संरचना का निरीक्षण करें। यदि संरचनात्मक क्षति मौजूद है, तो निरंतर उपयोग से पहले प्रभावित रैक का मूल्यांकन किया जाना चाहिए।

क्या मैं अश्रु में सीधे अतिरिक्त छेद कर सकता हूँ?

उचित तकनीकी अनुमोदन के बिना ईमानदार उद्घाटन को संशोधित नहीं किया जाना चाहिए क्योंकि परिवर्तन मूल रैक कनेक्शन और संरचनात्मक डिजाइन को प्रभावित कर सकते हैं।

क्या टियरड्रॉप कनेक्शन वेयरहाउस पैलेट रैक के लिए उपयुक्त हैं?

मॉड्यूलर पैलेट रैक डिज़ाइन में टियरड्रॉप शैली कनेक्शन का व्यापक रूप से उपयोग किया जाता है, लेकिन उपयुक्तता पूर्ण रैक सिस्टम, घटक संगतता, भंडारण आवश्यकताओं और इंजीनियर कॉन्फ़िगरेशन पर निर्भर करती है।

विश्वसनीय कनेक्शन के लिए संगत रैक घटक चुनें

टियरड्रॉप कनेक्शन एक साधारण छेद और {{1}हुक व्यवस्था से कहीं अधिक है। यह पैलेट रैक बीम और ईमानदार फ्रेम के बीच एक महत्वपूर्ण इंटरफ़ेस है, और इसका प्रदर्शन सही घटक ज्यामिति, उचित जुड़ाव, लॉकिंग घटकों और आसपास के रैक संरचना की स्थिति पर निर्भर करता है।

गोदाम संचालकों के लिए, सबसे महत्वपूर्ण अभ्यास नियमित रूप से बीम कनेक्शन का निरीक्षण करना, प्रभाव क्षति का जवाब देना, अनधिकृत संशोधनों से बचना और रैक घटकों को बदलने से पहले संगतता को सत्यापित करना है।

एक नई पैलेट रैकिंग परियोजना की योजना बनाते समय या मौजूदा गोदाम का विस्तार करते समय, अलग-अलग घटकों को अलग-अलग चुनने के बजाय एक पूर्ण रैक कॉन्फ़िगरेशन पर विचार किया जाना चाहिए।

जिंहुई रैक विभिन्न भंडारण अनुप्रयोगों के लिए अनुकूलित वेयरहाउस पैलेट रैकिंग समाधान प्रदान करता है। किसी प्रोजेक्ट विशिष्ट अनुशंसा के लिए अपने गोदाम लेआउट, पैलेट जानकारी, भंडारण आवश्यकताओं और परिचालन स्थितियों को हमारी टीम के साथ साझा करें।
